本系列文章开始，将会整理软考网络工程师的必备知识点，主要是为了拿下中级网工

计算机分层结构

物数网传会表应，各层各司其职，分工明确。详细如下所示：

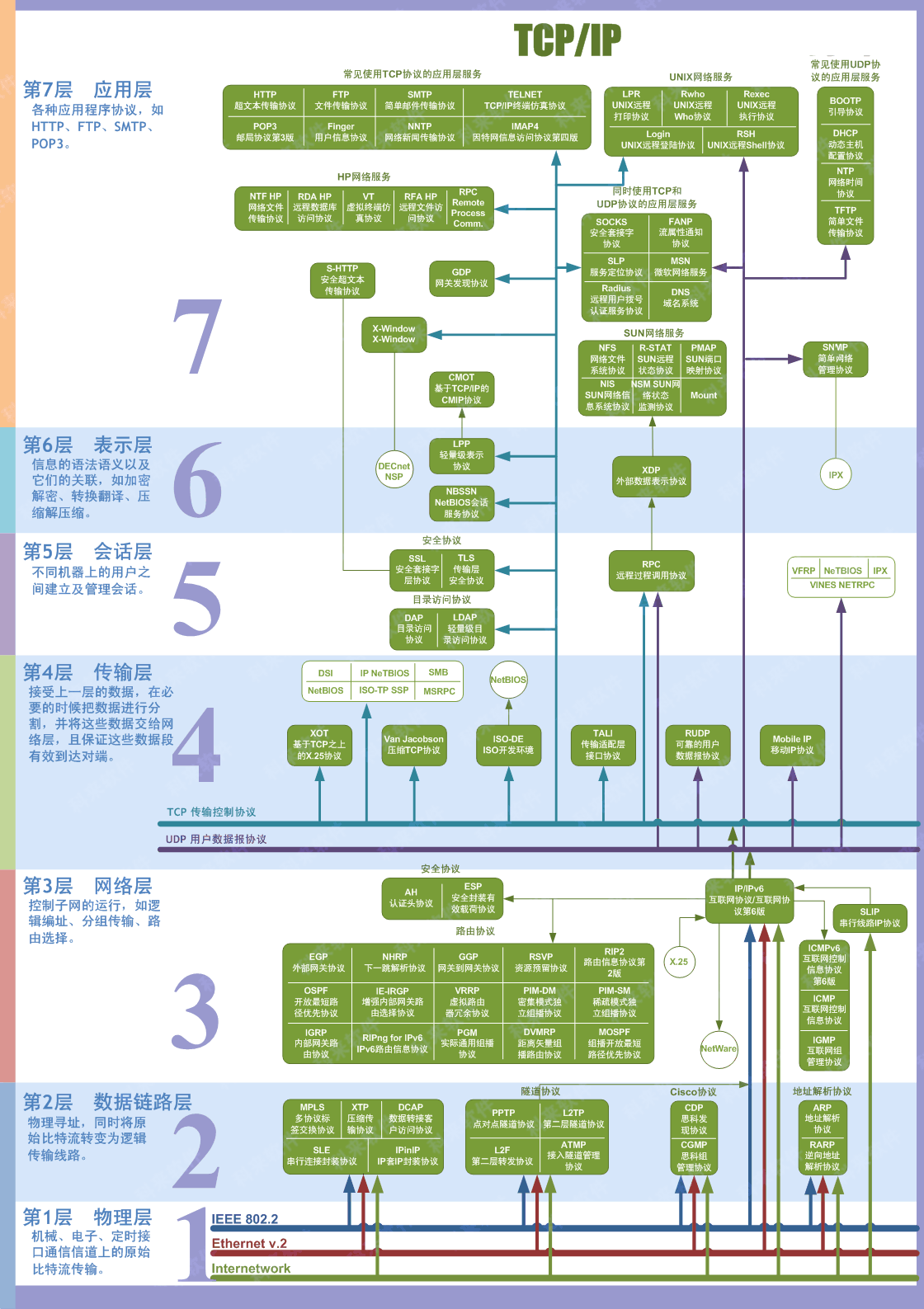

分层结构

一段信息从 A 机器到达 B 机器显示的过程，实质就是经历各层层层打标签，然后再层层去标签。
当然上面分层结构主要是 OSI 的分层，在 tcpip 则分成了四层：物理层、网络层、传输层和应用层。
核心概括：物理层传输比特流;数据链路层，提供节点到节点的传输， 将数据封装成数据帧；网络层主要是路由选择,将数据封装成数据包-package；传输层提供可靠或者不可靠的端到端的传输，将数据封装成数据报文，数据段；表示层，数据的压缩解压缩.

带宽相关计算

  • 模拟信道： w = f2 - f1,单位 Hz.

  • 数字信道无噪声：奈奎斯特定理 B = 2W（带宽），其中 B 为码元速率（单位时间内，传输的码元个数），单位为波特率。其中，B = 1 / T,T 为码元宽度（脉冲周期）。
    注意，若导线材质是确定，带宽就是确定的。
    无噪声情况下的极限速率：R(数据速率) = Blog2N = 2Wlog2N。其中 N 为码元种类。lgN = log10N
    因此，为了提高传输速率，要么加大带宽，要么加大 N
    一个码元携带信息量 n 位：n = log2N

    注意：此处的 N 根据不同调制方式确定，需要记住

  • 数字信道有噪声：香农定理 C = Wlog2（1 + S/N），其中 C 为极限数据速率，W 信道带宽，S 为信号的平均功率，N 为噪声平均功率，S/N 为信噪比，单位 dB。dB = 10lg(S/N)

单位换算

  • 存储换算： 1G = 1024M。通信换算： 1G = 1000M
    网速 100M，下载速度：100M / 8，但是一般 100 / 10，因为还要考虑到其他损耗。

信道延迟：电缆信道延迟 200m/us，卫星信道延迟： 270ms

传输介质

  • 双绞线（网线）:屏蔽双绞线 STP 和非屏蔽双绞线 UTP。100m 大到 100Mb/s
  • 光纤：单模光纤、多模光纤
  • 无线信道： 无线电波和红外光波

模拟信道调制

  • 调幅ASK
  • 调频FSK
  • 调相PSK
  • 正交调幅QAM

数字信道编码

采样（2 倍）、量化、编码三步骤
