本文将详细介绍paperjs坐标相关的点

在paperjs的坐标体系中，默认方向为右正下正，没记错的话，应该是同opencv一致。我们通常见到的右正上正的坐标系，是标准的笛卡尔坐标系。这是一点区别。
那么如果现在我们要做一件事情，就是将paperjs的坐标系转换成标准笛卡尔坐标系，该如何实现呢？即使实现，对那些事件点击的操作有什么影响呢

首先我们老样子初始化那一套，然后把标准的缩放拖拽操作随意的加上，同时随意的加上图片、文本等：

图片、文本和矩形框位置信息如下：

showImg(new paper.Point(-200, -200), '@/assets/Sam.webp')
showText(new paper.Point(200, -200), '测试')
showRect(new paper.Point(-200, 200))

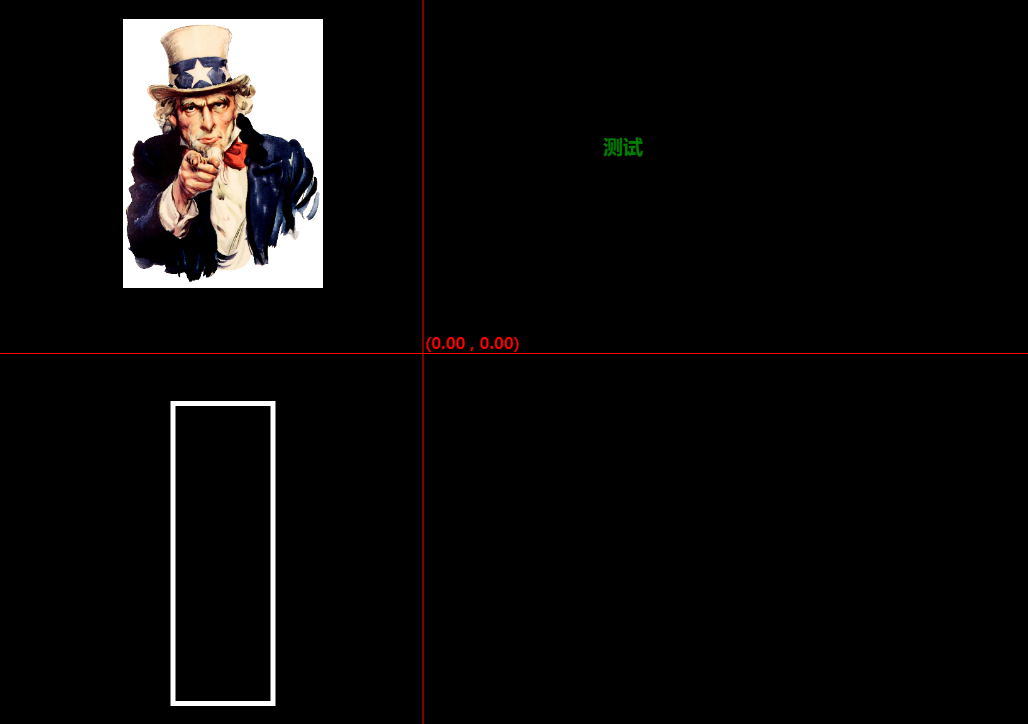

从坐标数据结合实际效果看出，这确实是标准的右正下正结构。

在上面的基础之上，我们借助matrix，将坐标系变更为标准的笛卡尔坐标系。

关键代码:

this.project.view.matrix = new paper.Matrix().scale(1, -1)

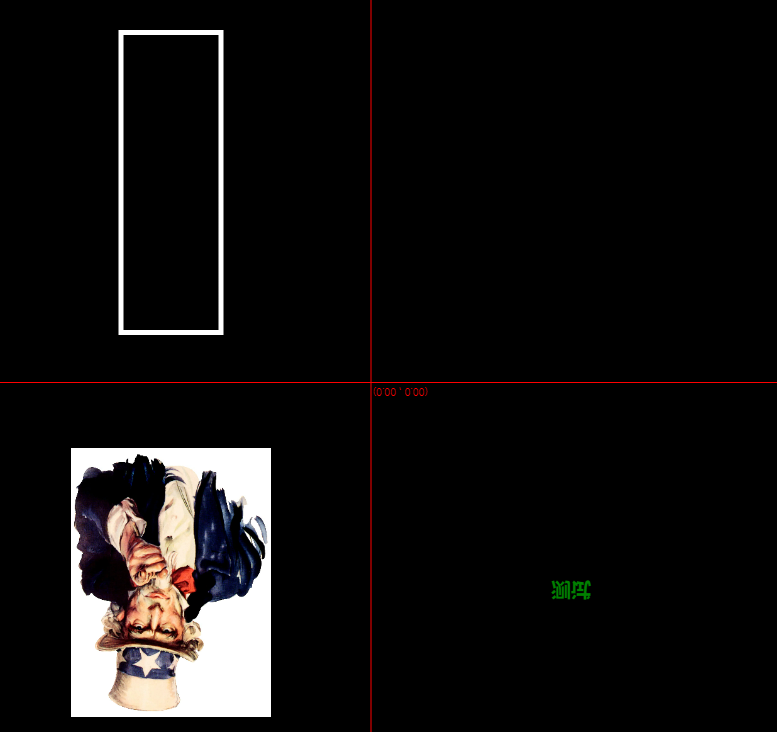

结果如下：

前后对比，发现了啥？坐标系翻转后，坐标确实变成了标准笛卡尔坐标系，右正上正但是，发现了新的问题：

  • project视图的zoom没了，直接导致缩放挂掉
  • 图片文字这样的内容，被镜像翻转

zoom为0怎么处理？

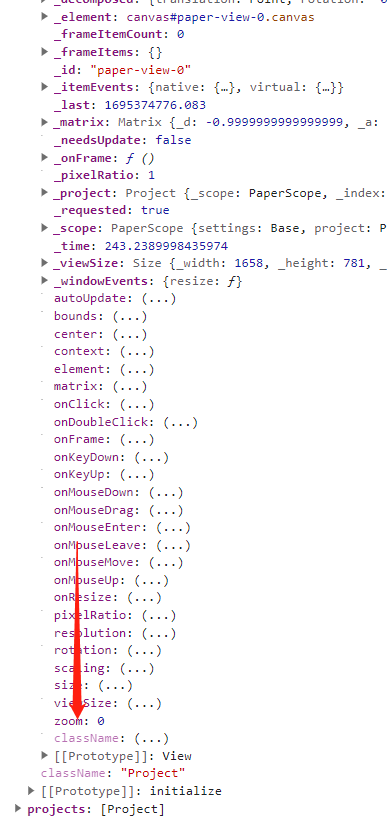

查看view发现如下：

确实应用matrix后zoom变成了0，且始终为0。所以，缩放的逻辑就不能再用zoom。那改用谁呢？还是Matrix

export const setProjectZoom = (pro, zoom) => {
  const currentZoom = pro.view.matrix.a
  const matrix1 = new paper.Matrix().scale(1 / currentZoom, 1 / currentZoom)
  const matrix2 = new paper.Matrix().scale(zoom, zoom)
  pro.view.transform(matrix1)
  pro.view.transform(matrix2)
}

先复位，后赋值期望的zoom

文本图片内容发生了镜像变化，如何处理？

  • 针对文本。

    export const modifyDirection = (path: any) => {
  path.rotate(180)
  path.scaling = new paper.Point(-1, 1)
}

  • 针对图片。
    图片跟文本一样，完全y方向上倒了过来，处理思路是一致的，所以直接复用原来代码，发现了坑。图片变得巨大

我们加载图片的代码如下：

export const showImg = (point: paper.Point, Img: string) => {
  const container = new paper.Path.Rectangle({
    position: point,
    size: new paper.Size(200, 400)
  })
  const raster = new paper.Raster({
    source: require('@/assets/Sam.webp')
  })
  raster.onLoad = () => {
    raster.fitBounds(container.bounds, false)
    // modifyDirectionPic(raster)
  }
}

注意上面代码中的fitBounds函数。我们已经让其fitBound了一个容器，所以此时raster的scale就不是默认的1了，那么这时你在modifyDirection中，将其scaling设置为1，可不就得是原来的大小了嘛。那么为了达到我们要的效果，应该设置为几呢？很简单，手动获取一下raster的scaling不就好了？
代码：

// 纠正由于坐标系翻转导致文本的镜像效果
export const modifyDirectionPic = (raster: any) => {
  raster.rotate(180)
  const newScaling = new paper.Point(-raster.scaling.x, raster.scaling.y)
  raster.scaling = newScaling
}

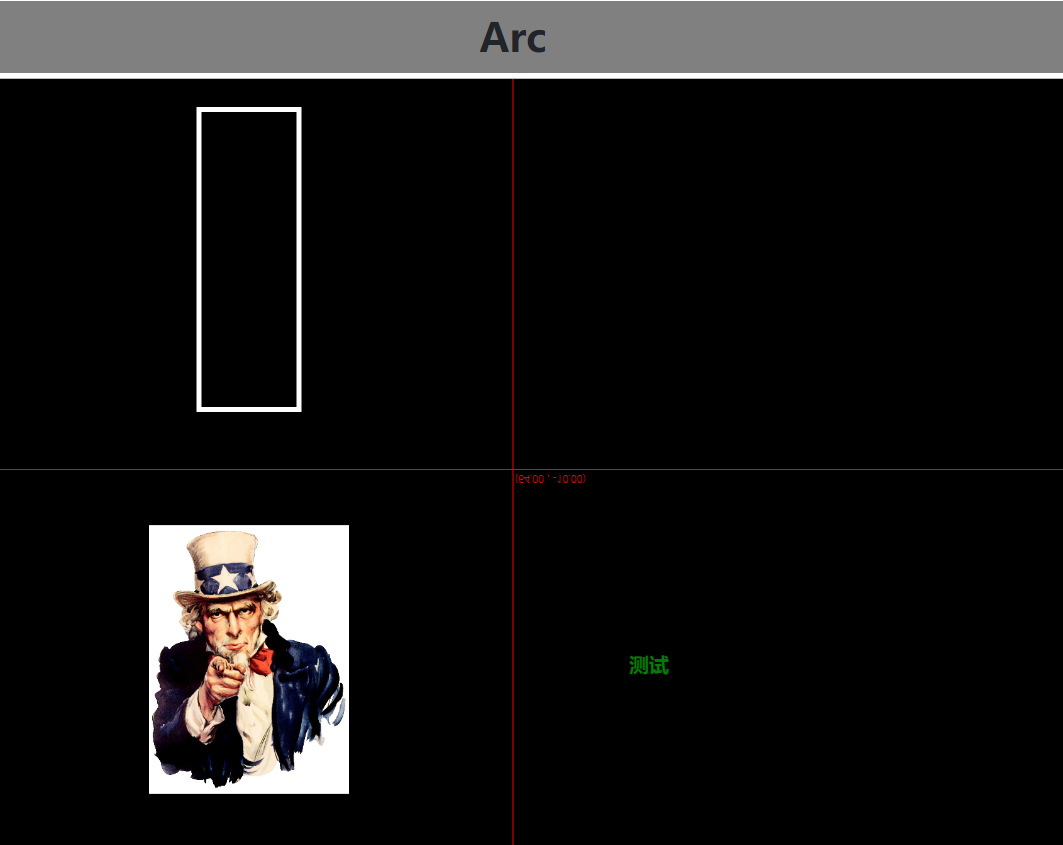

最终效果：

插个坑-设备像素比

在用paperjs开发时，基本操作挂载设置中点。这个过程有个细节：devicePixelRatio.我们需要手动将这个值设置为1，否则就会出问题，这里只介绍为什么。devicePixelRatio决定了我们呢写的像素值，在屏幕上画出来的时候，到底是多大。通常情况下为1，但有些设备比如我的mac，他是2，也就是说，当我想要换一个半径10px的圆，实际要x2…

文over
